Sika® CarboDur® S

• ไม่เกิดการกัดกร่อน
• ค่ารับกำลังอัดสูงมาก
• ทนทานและทนต่อความล้าอย่างยอดเยี่ยม

• การเพิ่มความสามารถในการรับน้ำหนักของแผ่นพื้น คาน และส่วนของสะพาน
• สำหรับการติดตั้งเครื่องจักรน้ำหนักมาก
• เพื่อเพิ่มความมั่นคงของโครงสร้างที่สั่นสะเทือน
• สำหรับการเปลี่ยนแปลงรูปแบบในการใช้งานอาคาร

• การเสื่อมสภาพของวัสดุโครงสร้างเดิม
• การกัดกร่อนของเหล็กเสริมคอนกรีต
• อุบัติเหตุ (การชนจากยานพาหนะ แผ่นดินไหว ไฟไหม้)

• ลดความกว้างรอยแตกและส่วนที่เสียหาย
• การลดความเค้นในเหล็กเสริมโครงสร้าง
• ปรับปรุงความทนทานให้ดีขึ้น

• การรื้อถอนผนังและ/หรือเสา
• การรื้อถอนพื้นและผนังเพื่อสร้างทางเข้า /ช่องเปิด

• เพิ่มความทนทานต่อแผ่นดินไหว แรงปะทะหรือการระเบิด เป็นต้น

• การเสริมกำลังที่ไม่เพียงพอ
• ความลึกของโครงสร้างที่ไม่เพียงพอ

• ไม่เกิดการกัดกร่อน
• ค่ารับกำลังอัดสูงมาก
• ทนทานและทนต่อความล้าอย่างยอดเยี่ยม
• ความยาวไม่จำกัด ไม่ต้องมีรอยต่อ
• ระบบงานมีความหนาน้อย ทำให้สามารถใช้แผ่นต่อ หรือแผ่นตัดข้ามอย่างง่ายได้
• บรรจุเป็นม้วน ทำให้ขนส่งง่าย
• น้ำหนักเบา ติดตั้งได้ง่าย โดยเฉพาะอย่างยิ่งตำแหน่งเหนือศีรษะ (โดยไม่ต้องมีฐานรองรับชั่วคราว)
• ขั้นตอนจัดเตรียมแผ่นน้อยมาก สามารถใช้งานได้หลายชั้น
• ขอบเรียบไม่มีเส้นใยส่วนเกิน ซึ่งเป็นผลจากการผลิตโดยใช้วิธีการดึงรีด
• การทดสอบและการรับรองมาตรฐานเพิ่มเติม สามารถหาได้จากหลายประเทศทั่วโลก

• สโลวาเกีย: TSUS, สถาบันการทดสอบและการวิจัยอาคาร
• สโลวาเกีย: การรับรองมาตรฐานทางเทคนิค TO-09/0080, 2009: Systémy dodatočného zosilnovania konštrukcií Sika® CarboDur® a SikaWrap®
• โปแลนด์: การรับรองมาตรฐานทางเทคนิค ITB AT-15-5604/2011: Zestaw wyrobów Sika® CarboDur® do wzmacniania i napraw konstrukcji betonowych
• โปแลนด์: การรับรองมาตรฐานทางเทคนิค IBDiM Nr AT/2008-03-0336/1 „Płaskowniki. prety, kształtki i maty kompozytowe do wzmacniania betonu o nazwie handlowej: Zestaw materiałów Sika® CarboDur® do wzmacniania konstrukcji obiektów mostowych
• ฝรั่งเศส: CSTB - Avis Technique 3/16-875, Sika CarboDur, SikaWrap
• Fib, รายงานการทดสอบทางเทคนิค, ฉบับที่ 14: การเสริมกำลังโครงสร้างด้วย FRP ยึดเหนี่ยวภายนอก สำหรับโครงสร้างคอนกรีตเสริมแรง, กรกฎาคม 2001.
• สหรัฐอเมริกา: ACI 440.2R-08, แนวทางสำหรับการออกแบบ และการก่อสร้างระบบ FRP ยึดเหนี่ยวภายนอก สำหรับเสริมกำลังให้กับโครงสร้างคอนกรีต, กรกฎาคม 2008.
• สหราชอาณาจักร: รายงานการทดสอบทางเทคนิคของสมาคมคอนกรีตฉบับที่ 55 แนวทางการออกแบบสำหรับการเสริมกำลังให้กับโครงสร้างคอนกรีต โดยใช้วัสดุคอมโพสิตเส้นใย, 2012.
• สวิสเซอร์แลนด์: SIA 166:2004 Klebebewehrungen
• อิตาลี: CNR-DT 200 R1/2013 - แนวทางสำหรับการออกแบบและการก่อสร้างระบบ FRP ยึดเหนี่ยวภายนอก สำหรับเสริมกำลังให้กับโครงสร้างเดิม

การขนส่ง: อยู่ในบรรจุภัณฑ์เดิมเท่านั้น หรือได้รับการป้องกันเป็นอย่างดีจากความเสียหายใดๆ

• การก่อสร้างระบบและโครงสร้างตามที่อธิบายไว้ต้องปฏิบัติตามอย่างเคร่งครัด ซึ่งไม่สามารถเปลี่ยนแปลงได้
• กาวเรซิน - Sikadur®-30 or Sikadur®-30 LP
• แผ่นคาร์บอนเสริมกำลังโครงสร้าง - Sika® CarboDur®

• ค่าเฉลี่ย: 2.0 นิวตัน/มม.2
• ขั้นต่ำ: 1.5 นิวตัน/มม.2

• แผ่น CarboDur® ใช้ในร่องที่มีการเสริมกำลังแบบฝังใกล้ผิว (NSM)
• ผ้า SikaWrap® โปรดดูข้อมูลเพิ่มเติมจากเอกสารข้อมูลผลิตภัณฑ์

Sika® CarboDur® S
Pultruded Carbon Fibre Plates for Structural Strengthening as Part of the Sika® CarboDur® SystemSika® CarboDur® plates are pultruded carbon fibre reinforced polymer (CFRP) laminates, designed for strengthening concrete, timber, masonry, steel and fibre reinforced polymer structures.

Sika® CarboDur® plates are bonded onto the structure as externally bonded reinforcement using Sikadur®-30 epoxy resin based adhesive for normal, or Sikadur®-30 LP epoxy resin based adhesive for elevated temperatures during application and / or service.
Please refer to the relevant Product Data Sheet for more detailed information about each of these adhesives.

• Non-corroding
• Very high strength
• Excellent durability and fatigue resistance

Usage
Sika® CarboDur® systems are used to improve, increase or repair the performance and resistance of structures fo r:
Increased Load Carrying Capacity :

• Increasing the load capacity of floor slabs, beams and bridge sections
• For the installation of heavier machinery
• To stabilise vibrating structures
• For changes in building use

Damage to structural elements due to :

• Deterioration of the original construction materials
• Steel reinforcement corrosion
• Accidents (Vehicle impact, earthquakes, fire)

Improvement of serviceability and durability :

• Reduced deflection and crack width
• Stress reduction in the steel reinforcement
• Improved fatigue resistance

Change of the structural system :

• Removal of walls and / or columns
• Removal of floor and wall sections to create access / openings

Resistance to possible events :

• Increased resistance to earthquakes, impact or explosion etc.

To repair design or construction defects such as :

• Insufficient / inadequate reinforcement
• Insufficient / inadequate structural depth

Advantages

• Non-corroding
• Very high strength
• Excellent durability and fatigue resistance
• Unlimited lengths, no joints required
• Low system thickness, simple execution of plate intersections or crossings
• Easy transportation (rolls)
• Lightweight, very easy to install, especially overhead (without temporary support)
• Minimum preparation of plate, applicable in several layers
• Smooth edges without exposed fibres as result of production by pultrusion
• Extensive Testing and Approvals available from many countries worldwide

Packaging
Cut to size as follows in non-returnable cardboard packaging.

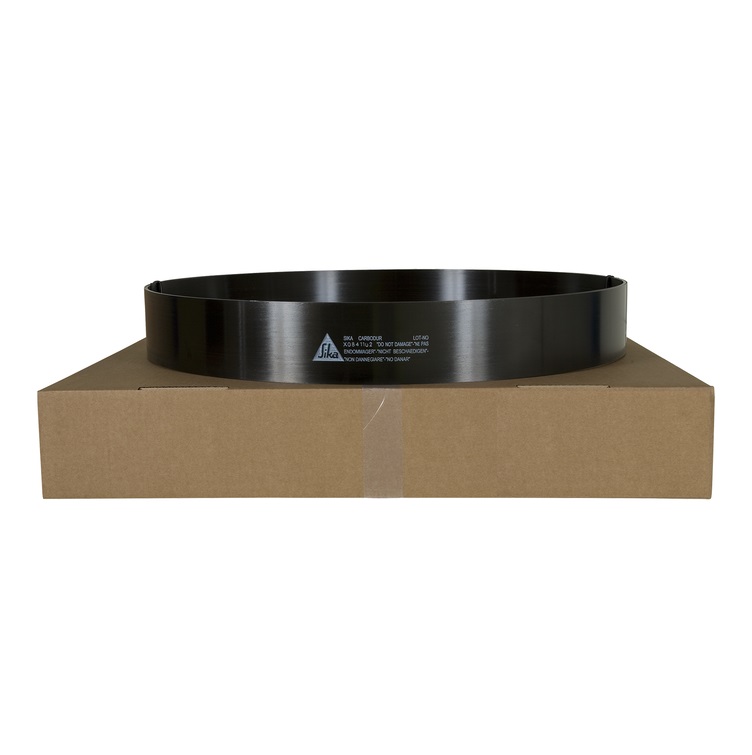

Supplied in rolls of 250 m in nonreturnable cardboard boxes.

Colour : Carbon fibre reinforced polymer with an epoxy matrix, black.

APPROVALS / CERTIFICATES

• Slovakia: TSUS, Building Testing and research institutes,
• Slovakia: Technical Approval TO-09/0080, 2009: Systémy dodatočného zosilňovania konštrukcií Sika® CarboDur® a SikaWrap®.
• Poland: Technical Approval ITB AT-15-5604/2011: Zestaw wyrobów Sika® CarboDur® do wzmacniania i napraw konstrukcji betonowych
• Poland: Technical Approval IBDiM Nr AT/2008-03-0336/1 „Płaskowniki. pręty, kształtki i maty kompozytowe do wzmacniania betonu o nazwie handlowej: Zestaw materiałów Sika® CarboDur® do wzmacniania konstrukcji obiektów mostowych
• France: CSTB - Avis Technique 3/16-875, Sika CarboDur, SikaWrap
• Fib, Technical Report, bulletin 14: Externally bonded FRP reinforcement for RC structures, July 2001.
• USA: ACI 440.2R-08, Guide for the Design and construction of Externally Bonded FRP Systems for strengthening concrete structures, July 2008.
• UK: Concrete Society Technical Report No. 55, Design guidance for strengthening concrete structures using fibre composite material, 2012.
• Switzerland: SIA 166:2004 Klebebewehrungen
• Italy: CNR-DT 200 R1/2013 - Guide for the Design and Construction of Externally Bonded FRP Systems for Strengthening Existing Structures

Product Information
Shelf life : Unlimited, provided the storage conditions are met.
Storage conditions : Store in original, unopened, sealed and undamaged packaging in dry conditions at temperatures of max. +50 °C. Protect from direct sunlight.
Transportation: only in the original packaging, or otherwise adequately protected against any mechanical damage
Density : 1.60 g/cm3

Dimensions

Type Sika® CarboDur® S	Width	Thickness	Cross section area
512	50 mm	1.2 mm	60 mm2
514	50 mm	1.4 mm	70 mm2
614	60 mm	1.4 mm	84 mm2
626	60 mm	2.6 mm	156 mm2
812	80 mm	1.2 mm	96 mm2
814	80 mm	1.4 mm	112 mm2
914	90 mm	1.4 mm	126 mm2
1012	100 mm	1.2 mm	120 mm2
1014	100 mm	1.4 mm	140 mm2
1214	120 mm	1.4 mm	168 mm2
1512	150 mm	1.2 mm	180 mm2
1514	150 mm	1.4 mm	210 mm2

Fibre Volume Content : > 68 %

System Structure : The system build-up and configuration as described must be fully complied with and may not be changed.
Resin adhesive - Sikadur®-30 or Sikadur®-30 LP.
Structural strengthening Carbon plates – Sika® CarboDur® S.
For detailed information on Sikadur®-30 and Sikadur®-30 LP, together with the application details, please refer to the Sikadur®-30 or Sikadur®-30 LP Product Data Sheet and the “Method Statement Sika® CarboDur® Externally Bonded Reinforcement” Ref: 850 41 05

Technical Information
Laminate Tensile Strength

Mean value	3 100 N/mm2
5 % fractile-value	2 900 N/mm2

Values in the longitudinal direction of the fibres

Laminate Modulus of Elasticity in Tension

Mean value	170 000 N/mm2
5 % Fractile-value	165 000 N/mm2

Values in the longitudinal direction of the fibres

Laminate Elongation at Break in Tension

Mean value

1.80 %

Values in the longitudinal direction of the fibres

Glass Transition Temperature

>100 °C

(EN 61006)

Consumption

Width of Sika® CarboDur® S plate	Typical consumption of Sikadur®-30*
50 mm	0.20 − 0.28 kg/m
60 mm	0.24 − 0.32 kg/m
80 mm	0.32 − 0.44 kg/m
90 mm	0.40 − 0.56 kg/m
100 mm	0.44 − 0.64 kg/m
120 mm	0.45 − 0.80 kg/m
150 mm	0.68 − 1.00 kg/m

*Note: Consumption is for standard application only. Rough or uneven substrate surfaces, plate crossings, loss and wastage can lead to a higher adhesive consumption of up to 20 %.

Application steps
SUBSTRATE QUALITY
Sika® CarboDur® plates externally bonded to the concrete surface
Recommended minimum concrete pull-off strength after surface preparation:
Mean: 2.0 N/mm2
Minimum: 1.5 N/mm2
The effective concrete pull-off strength after surface preparation has to be verified.If concrete pull-off strength is below the stated minimum requirements, alternative Sika solutions are available:
CarboDur® applied in slots as near surface mounted (NSM) reinforcement
SikaWrap® fabrics: Please refer to the Product Data Sheet for the SikaWrap® fabrics
Concrete must generally be older than 28 days (dependent on curing conditions and the type of concrete)

Sika® CarboDur® externally bonded to other substrates
For application of CarboDur® plates to all other substrates (brick, stone, steel, wood, fibre reinforced polymer etc.) please refer to the “Method Statement for Sika® CarboDur® Externally Bonded Reinforcement” Ref: 850 41 05.

SUBSTRATE PREPARATION : Concrete must be cleaned and prepared to achieve a laitance and contaminant free, open textured surface.
Please also refer to the “Method Statement Sika® CarboDur® Externally Bonded Reinforcement” Ref: 850 41 05.
